精密車削加工,雕刻機日常維修
一 X導軌的滑塊上油方法?
① 將激光機關閉電源,用內六角扳手將滑塊上的鏡片拆下(保護鏡片)。拆下透鏡后露出四個六角,分別拆下,這時滑塊與皮帶脫離,在將線性導軌上的固定釘依依折下,(注意不要碰磕導軌)(不要將滑塊拆下)這時把握導軌反向放置,露出滑塊與導軌連接部位,若滑塊缺油,會在這時看到滾珠是發亮的,上油時把針管里的潤滑油擠出一點,用木制牙簽把油添到縫隙,依次加油時帶滾動滑塊,讓潤滑油盡量使每個滾珠沾到
②上完油在讓滑塊在導軌來回滾動一下,這時須次先把導軌裝上,注意讓導軌時不要先固定,要把固定釘全部裝好,保持水平,在固定把皮帶與滑塊固定,再把透鏡裝好,調光一下X去向的去路完畢。
二 經常清潔的部件:
① 反射鏡:共3片.2片開放,一片密封開放的鏡片每鎘一段時間(依據使用情況)(一般在1個月左右,用醫用酒精沾鏡紙或棉花擦試)
②冷卻風扇:機器工作3――4個月左右,把后機蓋打開,這時激光管和風扇已落了很多塵土需要擦試,擦干凈后再裝后即可.
三 軸承上油時.
① 用棉纖把軸承上的浮土擦掉,用針管把機油吸入針管,帶針頭慢慢注入軸承,在注油時慢慢轉動軸承即可.
四 升降平臺的調整.
因為X導軌是水平的,所以用鋼板尺量平臺即可,辦法是將機器關掉,在平臺的四個角分別用鋼板尺量出垂直距離,平臺上面的釘是固定用,下面的釘是調整用.
五 雕刻中字體有重影的出現.
① 在機器旁用手感受一下皮帶的松緊,看看X軸齒輪磨損情況,聽聽X軸線性導軌運動時是否發出刺耳的聲音.
② 可以先將皮帶,齒輪分別拆下,清理干凈,將滑塊上好潤滑油再把機器裝好,適當調整在雕刻文字,是否還有同樣現象出現沒有,即可若還有,就打開sslaser的文件,調整參數。
六 大幅面雕刻時前后左右有明顯強度異
① 首先看看平面與鏡頭是否保持水平,在看看出光路對不對,若有問題及時解決,若沒有、看看當地電壓穩不穩,看看室溫多少度,一般室溫低會對激光管冷卻有好處,若再不行清與廠家聯系。
精密彈簧加工夾緊力
總的來說,彈簧夾頭的設計和使用是一個涉及面很寬的領域,它是需要相對應于多種機床系列,以及包括了為體現它與機床各自不同風格和特征 而設計的產品,所以總數已有成千上萬。但是現在還有一個普遍的錯誤觀念,認為彈簧夾頭只用以夾緊圓柱形工件毛坯。這是不符合事實的,實際上它幾乎能對任何形狀的工件(或刀具),包括正方形或六邊形工件進行定位夾緊。
下面主要介紹影響各種彈簧夾頭正確裝夾定位和夾緊力的有關因素和工作原理。
精密彈簧加工影響夾緊力的因素

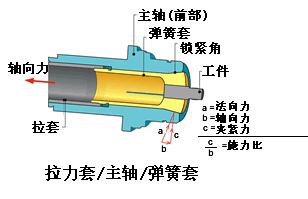

夾緊力是機床經彈簧夾頭施加在工件上的力。本文中插圖是一個在車床上使用的用以定位、夾緊工件的彈簧夾頭 , 同樣也可以被用來對刀具、磨削的工件實行 定位、夾緊或許多別的場合。拉桿(圖中未示出)的外螺紋與彈簧夾頭的后端內螺紋連接拉緊,產生軸向拉力。然后由機床主軸前端的被稱為鎖緊角的錐面,將軸向拉力轉換成一垂直于彈簧夾頭中心的夾緊力。不僅如此,夾緊力還可以通過鎖緊角將其擴大,經過計算得知,根據不同的鎖緊角,彈簧夾頭夾緊力可擴大3-4倍。
彈簧夾頭是一個結構簡單的工藝裝置,卻有許多影響夾緊力的主要因素 。對于基本原理的了解可以幫助工件(或刀具)正確裝夾和迅速查找故障。以下介紹幾個影響夾緊力的主要因素和總結的使用經驗:
軸向作用力。如圖所示為拉桿施于彈簧夾頭的軸向拉力 。在彈簧夾頭的使用中,軸向力拉力可由不同的方式施加,但其作用原理基本相同。很明顯,大的軸向拉力將產生大的夾緊力,反之亦然。一般拉桿的軸向拉力可由操作員進行調整。
在彈簧夾頭使用中,設計的鎖緊角(或頭部傾角)大小將決定著夾緊力經擴大后能達到的指標, 通常由機床制造商和彈簧夾頭制造商決定。當彈簧夾頭新的設計還正在探求之中, 從經濟性和可靠性考慮, 設計師建議用戶使用現有彈簧夾頭結構。標準錐度(或頭部傾角)已根據機床類型(如車床等)、使用條件(動態與靜態)和用途(工件與刀具)不同,由設計時確定。
工件(或刀具)與彈簧夾頭之間的總摩擦力將直接 影響夾緊力。小的摩擦值將導致小的夾緊力,反之亦然 。彈簧夾頭供應商能采取各種措施,克服彈簧夾頭與工件(或刀具)之間的相對轉動或軸向竄動等,比如彈簧夾頭內孔有意制出鋸齒形狀或將硬質合金微晶粒浸漬在夾緊表面等。
主軸錐面與彈簧夾頭在鎖緊角處產生摩擦。其摩擦力大小也直接影響彈簧夾頭對工件的夾緊力大小。摩擦力太小時夾緊力不夠,太大的夾緊力,會加快彈簧夾頭磨損。使用中彈簧夾頭要經常松開實行工件交換,例如在車削加工中心上使用,需在松開時在彈簧夾頭內孔表面噴涂一薄層潤滑劑。有條件采用冷卻劑潤滑更好,因為冷卻劑提供可沖洗彈簧夾頭,而且潤滑性效果好。尤其在鎖緊角處定期施加冷卻劑,則能減少長期磨損和增加夾緊力。一些更多潤滑效果更好的材料也可以使用,包括有EP(極限壓力)特性的高質量潤脂油或蠟基材料。似乎有些奇怪的是,一些聰明的操作者在加工難度大,而且在一般的冷卻潤滑的效果都不佳時,選用女士們使用的唇膏,據稱效果很好。
